提升門細節圖示

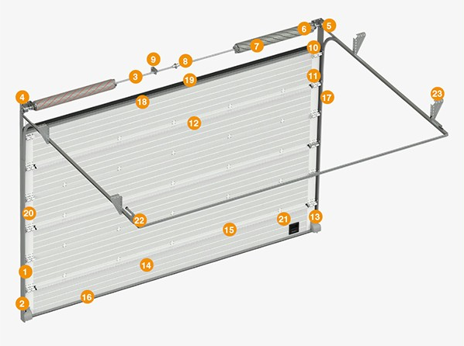

提升門的組成部分

1、導軌? ? ? ? ? ? ? ? ? ?? 13、鋼絲繩防斷

2、扶軌? ? ? ? ? ? ? ? ? ?? 14、門板

3、門軸? ? ? ? ? ? ? ? ? ?? 15、內鉸鏈

4、扭簧防斷???????? ? ?? 16、底部密封條

5、繩輪? ? ? ? ? ? ? ? ? ? ?17、側邊密封

6、扭簧套? ? ? ? ? ? ? ? ? 18、頂部鋁型材

7、扭簧????????????????????? 19、頂部密封條

8、聯軸器? ? ? ? ? ? ? ? ? ?20、邊鉸鏈

9、內支架? ? ? ? ? ? ? ? ???21、踏式把手

10、頂部滾輪支架? ? ? ?22、末端緩沖器

11、滾輪支架? ? ? ? ? ? ??23、安裝支架

12、加強筋

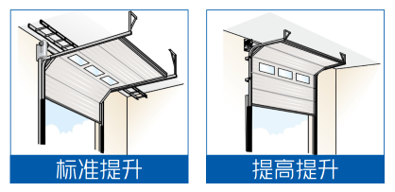

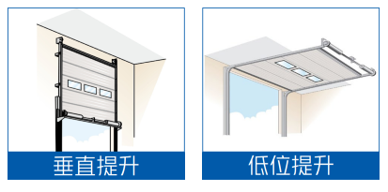

提升門的提升方式有很多種，目前主流的分為4種：垂直提升、低位提升、標準轉彎、提高提升等。

提升門采用品牌變頻電機，帶有緩起緩?fù)９δ堋⑦\(yùn)行狀態顯示、停電手動應急開啟、設備聯動、刷卡門禁接口等功能。

電壓：220V

功率：400-800W

速度：0.2-0.5m/s(速度可調)

驅動方式：軸驅

運行次數統計：有

快速離合：選配

提升門門板標準厚度是：40mm，可以選配50mm、80mm等

顏色常規是：白色；可以定制消防紅、灰色、銀色、藍色等

內部填充：聚氨酯發泡，發泡密度：48+2kg/m3，不含氟利昂

單層鋼板厚度：0.4-0.5mm

油漆圖層厚度：20um

背筋門板：可以定制背筋門板，一般適用于比較寬的門洞。

門板材質：標配是彩涂鋼板；選配鋁合金、不銹鋼等。

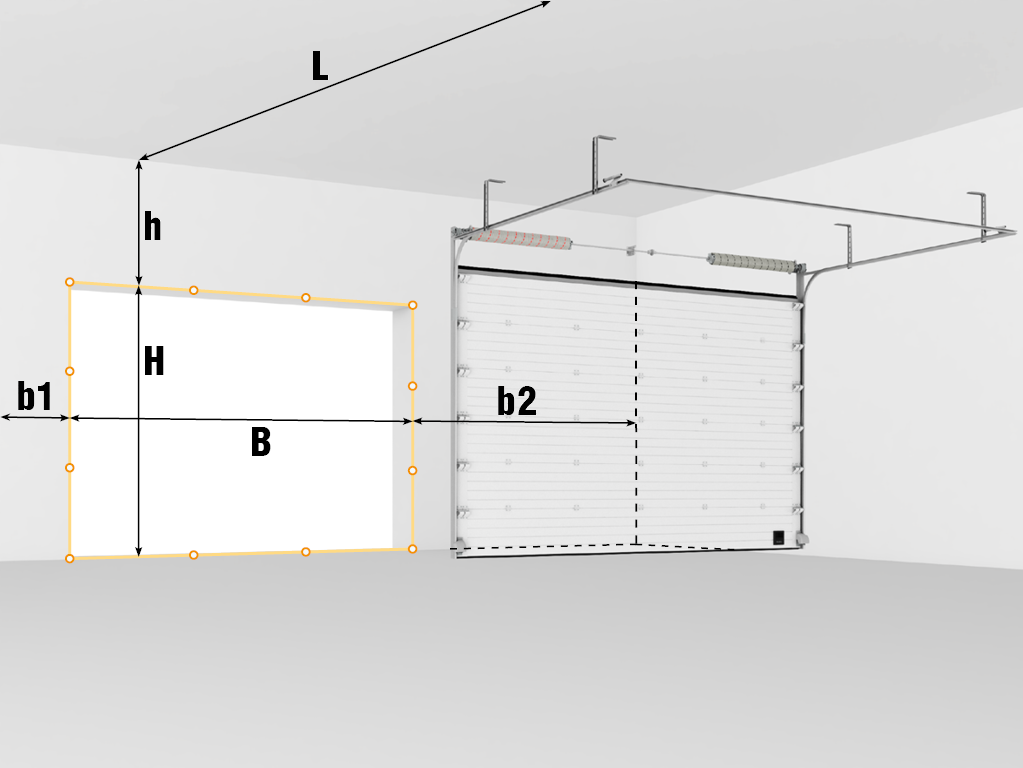

H—— 門洞凈高

B——? 門洞凈寬

h——門洞上方需＞500mm

b1 ——有電機一側需＞400mm

b2 ——無電機一側需＞200mm
